在延慶的媯水河畔，除了一柄溫潤的“錦繡如意”和一片“花傘花?！蓖?，還有什么是不能錯過的？那就是“花開蝶舞”的媯汭劇場了吧。采用開放式建筑形態的媯汭劇場，首次創新地采用ETFE彩色膜拼接出多彩的屋面，從而為山水間留下了一只靈動的彩蝶，以迎接八方來客。
一睹芳容
靈動彩蝶流連山水間
“永寧高閣攬盛景，天田媯汭蝶飛舞?！边@14字介紹中的“蝶飛舞”，指的就是媯汭劇場。
根據規劃，建筑面積4500平方米的媯汭劇場，是2019年北京世園會開幕式、閉幕式的主會場，同時也承擔著博覽會期間各類大規模主題展演、演藝、文化活動和大型集會活動等。

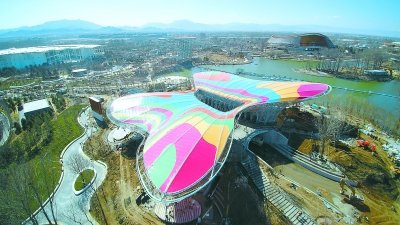

走進北京世園會園區，緊挨著媯汭湖畔，便是媯汭劇場。從遠處眺望，立面的媯汭劇場既像是一個大寫的π，又像是一棵生長中的大樹，繁密的樹枝上點綴著彩色的果實。人走到近處，一只穿花而過、駐足停歇在山水間的“彩蝶”便躍然眼前。懸挑鋼桁架就是蝴蝶的“足”，彩色屋面則構成了美麗的兩翼，人從屋面下穿行而過，仿佛就像是舞動翩躚的蝴蝶恰巧從頭頂飛過。
在兩翼的邊緣、劇場的東西兩側，還分別設有一大兩小三個舞臺。西側的1800平方米升降舞臺工程，大劇場坐席區可容納觀眾1000人；東側的兩個小舞臺，可分別容納觀眾200余人。
巧奪天工
六色超薄膜拼出多彩屋面
“媯汭劇場是全國首個多色彩ETFE拼圖膜結構建筑?！碧崞鸾ㄔO(shè)的亮點，北京建工集團媯汭劇場項目負責人劉長寶首先向記者講起了多彩的屋面。媯汭劇場的鋼結構屋面是由26榀傘狀排布的懸挑鋼桁架支撐而成，在拉索鋼絞線的張拉下呈現出“蝴蝶展翼”的造型。
屋面ETFE膜是一種厚度小于0.22毫米、呈透明形態的超薄膜。這種膜的最大特點是透光率較高，僅僅在20%至40%之間，用于屋面結構可以起到“透光不透視”的效果，既可以最大限度利用自然光線，實現柔和采光，又可以避免五彩斑斕的色彩對人的視覺形成過分“喧鬧”的干擾。
“鳥巢、水立方也曾使用過ETFE膜，但都是單色的，媯汭劇場則使用了包括深紅、深綠、橙色、藍色、紅色、綠色在內的六種色彩的ETFE膜?！眲㈤L(zhǎng)寶告訴記者，這種多彩色拼圖的ETFE膜結構在全國還是首例。“值得一提的是，這些鮮艷的色彩不會隨著時間的推移或者風霜雨雪的侵蝕而逐漸褪色，而是常看常新，始終鮮亮如初?！?
量體裁衣般裁出每寸膜
劉長寶告訴記者，由于全球具備多彩膜結構生產能力的供應商極少，總面積5440平方米的ETFE膜，每一寸都來自海外，故而十分珍貴，一絲一毫都浪費不得。

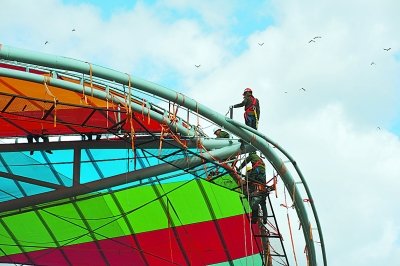

“經過反復試驗后，我們發現，ETFE膜必須在4℃以上的溫度環境中方能安裝，低于4℃這個臨界點，其延展性就會急劇減少，張拉的時候就容易被撕裂?！眲㈤L(zhǎng)寶談起，3月初的延慶，晚上的溫度依然不高，大家伙兒可謂是盯著溫度計施工，抓住溫暖的每分每秒。
“由于媯汭劇場屬于異型建筑，為了確保ETFE膜結構在安裝時能精準定位，我們還特別在屋面中架設了索網，以1.4米作為一個索間距，將膜結構劃分為32個單元?！眲㈤L(zhǎng)寶告訴記者，由于每一榀鋼桁架的標高和弧度均不同，就造成了鋪設在兩榀鋼桁架之間的膜的尺寸和弧度也是各不相同。為此，測量員需要先在高空中將每一個測量點位都測出來，根據得到的坐標在電腦中利用BIM技術建模，然后再拿著建模后的尺寸數據去工廠裁剪，過程中一丁點兒的差錯都會影響膜的平整度。
記者注意到，32個膜單元中，每一個單元都至少由三種顏色組成，比如紅+橙+藍、藍+綠+深綠，沒有一個單元是單色膜。如何在高空中拼接出完美的“兩翼”？劉長寶揭秘，在工廠加工時，先根據設計圖紙上的顏色排布，焊接出一個一個的多彩單元膜，然后由工人在屋面上進行現場組裝，色塊與色塊之間的接縫都要一一對接上，“一個膜單元的安裝，至少需要15個工人齊心協力方可?！?
一人一天“織”2.6平方米網
相比于色彩斑斕的屋面，彩色蝶翼下方的吊頂并不太引人注意。然而，這里卻是所有工序中最耗時、也最體現耐力的地方。

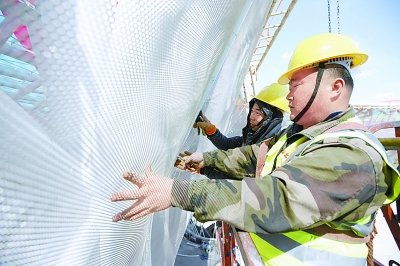

劉長寶介紹，為了讓蝶翼栩栩如生，媯汭劇場采用了鋁合金絲勾花網吊頂，通過不同的開孔率來仿造蝴蝶羽翼下的復雜脈絡?！翱偯娣e9850平方米的鋁合金絲勾花網，都要依靠工人手工拼接而成?！眲㈤L(zhǎng)寶介紹，他曾粗略做過統計，50個工人勤勤勉勉地安裝了兩個月，才拼接出約7800平方米的鋁合金絲勾花網，相當于一個工人干一天下來，平均只能完成2.6平方米。
奇思妙想
花開蝶舞符合山水意境
流連于山水間的彩蝶，是三座核心性建筑中最具靈動性的一座建筑?！氨本┦缊@會是一個以景觀為主題的園區，媯汭劇場所在地周邊恰巧又有一片花海。如何讓建筑最契合地融入山、水、湖的自然景觀之中？”中建院高級建筑設計師、媯汭劇場設計負責人徐超揭秘，最初，設計團隊就確信，常規的硬朗造型顯然不適合山水的意境，“最終，我們想出了‘花開蝶舞’的造型，用一只自然的、飄逸的蝴蝶造型，來展現建筑的親和與靈動。”
徐超說，通過“花開蝶舞”的設計，她希望媯汭劇場首先是雅俗共賞的?！昂谴蠹易钍煜さ囊环N昆蟲，是通俗的；而立面圖的大樹的形象，則充滿著包容性，是雅致的?！?
其次，她也希望到了夜間媯汭劇場是流光溢彩的，故而在設計中引入了彩色的ETFE膜。當夜景照明打到建筑骨架上時，能透過彩色ETFE膜，變幻出明麗的色彩。
勾花網吊頂體現工匠精神
后，再通過“編織”技法，將鋁合金絲鉤編成網，“這樣，現代科技和傳統手工做法就碰撞在了一起，也是想表達建筑中的工匠精神?！?
科技感之外，設計團隊也不忘在建筑中增添匠人工藝。
徐超告訴記者，為了讓蝶翼能夠栩栩如生，媯汭劇場在設計中特別引入了鋁合金絲勾花網吊頂，讓整個建筑既有鋼結構骨架，又有膜結構的絢麗外衣，還有勾花網的細節脈絡。
“鋁合金絲勾花網采用的是傳統的手工編織技法，需要工人們通過手工操作鉤編成型?！毙斐榻B，從構造上來說，鋁合金絲材質的吊頂重量較輕，結構負荷小。但因?yàn)閶倹I劇場屬于不規則的異型建筑，工人們需要首先利用三維立體建模的新技術，去確認每個測量點的標高和兩個測量點間的弧度。
如數家珍
組成美麗翅膀的ETFE膜，總面積有5440平方米。按單元?jiǎng)澐值脑?，總共可分?73塊。這873塊中，最大的單塊膜，最長邊長是8.235米，面積為309平方米；最小的單塊膜，最短邊長是0.359米，面積為9平方米。
粗略統計，9850平方米的鋁合金絲勾花網上，共綁有52000個扎帶，每一個扎帶需要用工具鉗手工旋擰2下，也就是說，10.4萬次手工操作才能呈現出栩栩如生的蝴蝶脈絡。
滿園春色
膜結構植物館：“萬花筒”般的奇妙世界

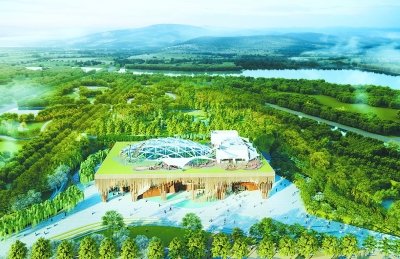

建筑面積9660平方米的植物館，是北京世園會中唯一的熱帶植物溫室，以“植物：不可思議的智慧”為核心展覽主題，一切內容均圍繞參觀者展開，呈現猶如“萬花筒”一般多彩奇妙的植物世界。
這是一個會“講故事”的場館。植物館溫室內分為“逆境求生區”、“植物大戰區”、“萬里長征區”、“億年足跡區”、“變身大法區”五大展區，種植超過1000種珍稀植物，通過紅樹林、熱帶雨林、蕨類、棕櫚、多漿、食蟲、苔蘚等植物群，展現植物王國的多樣性以及植物生存和適應環境的卓越智慧。
這也是一個智慧場館。建設方萬科集團將植物館大數據與互動技術和實體空間相結合，提供室內導覽、植物辨識、科普教育和AR玩法等一系列前沿科技類服務，發揮出植物館趣味性。同時，館內還設有植物基因測序?qū)嶒?yàn)室，對溫室內1000余種植物的基因進行排列。一層的數字展廳，則運用領先的聲光電技術和藝術手段，為觀眾創造猶如置身于紅樹林水下世界的沉浸式互動體驗。
值得一提的是，在植物館屋頂?shù)臇|南角，還有一組目前世界上最大的浮木動物雕塑——“莫莉和她的一家人”?！澳蚝退囊患胰恕毖b置總高10米，以大小不同的三只長頸鹿為形象，由世界領先的枯木動物裝置藝術家詹姆斯·多蘭·韋伯（James Doran-Webb）創作而成。長頸鹿是世界上最大的食草動物之一。詹姆斯希望通過用早已枯死的木頭制作出的這種特殊動物，讓人們注意到植物與人類生存休戚相關，要學習珍視森林和植物，愛惜地球資源。
