      本工程為懸空的索系支撐結構體系。膜結構覆蓋范圍約3500平米，結構總高約10米，結構距離地面25.8米，造型為60個單元輻射型排布組成的圓形索網膜結構，采用PTFE膜材與ETFE膜材交錯相間覆蓋。

整個膜結構最大限度的發揮了材料力學的效能，具有設計新穎、結構獨特、造型美觀等特點，建成后必將成為南昌市市民中心工程的一大特色。

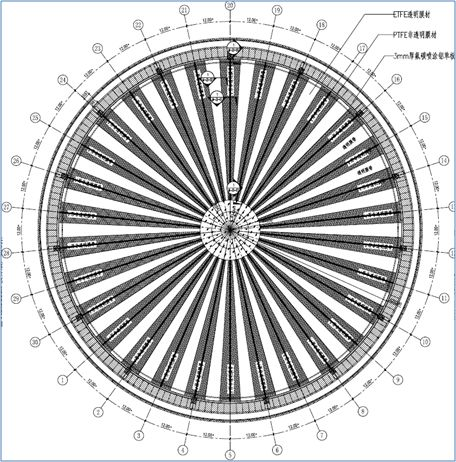

項目總圖

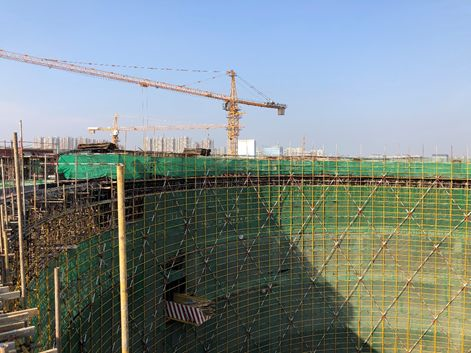

項目現場

本工程采用索支撐體系采用整體提升方法，施工的重點和難點如下：

1）高空施工

索膜結構承重索和膜脊索谷索固定在標高為28.8m 的混凝土環梁上，索張拉施工屬于高空施工，需制定專門的安裝和張拉工藝，并且應有足夠可靠的安全防護措施，以確保安全施工。

2）拉索下料

本工程拉索數量較多，并且每根拉索的下料長度及對應的標記力各不相同。因此，拉索下料對于索結構施工過程是及其重要的一個步驟，其下料準確與否，直接關系到施工過程的成敗。

3）施工仿真計算分析

拉索邊界變形和拉索內力之間相互影響，需利用有限元計算軟件進行施工仿真模擬計算。為張拉過程中的變形監測及索力監測提供理論依據，保證預應力張拉質量和過程安全。

4）中心環桁架的提升

受現場條件限制，吊車和其他起重設備不能進入中庭，中心環桁架無法用傳統的工法施工，需要采用提升方法施工提升至設計標高。

5）預應力張拉過程

索結構的張拉成形過程主要就是確定預應力過程的次序、步驟、采用的機械設備、每次預應力過程的張拉量值，同時控制結構的形狀變化，本工程通過分步分級的方法，完成張拉成形過程。

6）膜結構安裝

當索結構整體吊裝完畢后，整個結構將會是處于一個懸空狀態，整個結構處于建筑物的中心地帶，建筑其他主體結構已經基本完成，大型機械設備無法進入膜結構下方且無法搭建腳手架，如何保證安全的前提之下進行膜結構安裝工作。

7）不同特性材料的節點處理

ETFE膜和PTFE膜兩種不同性質的膜材在柔性鋼構上的連接處理，也是本工程實施過程中的一個重點和難點。

以上，我們將在工程竣工后做一次重點難點解決辦法的經驗分享，歡迎大家關注我們的公眾號，敬請期待！
